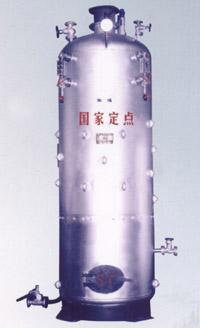

立式蒸汽锅炉介绍:

立式蒸汽锅炉由封头、锅筒、炉胆顶、炉胆、横水管等主要受压部件组成。蒸汽锅炉炉排搁置在炉胆内U 形下脚的上部,火焰直接冲刷炉胆和装在炉胆内的横水管;立式蒸汽锅炉的结构特点是:炉胆内装有内横水管,增加了辐射受热面积。但由于炉胆水冷程度较大,炉温相应降低,因此,立式蒸汽锅炉一般适于燃煤,燃材。水循环较好,凡被烟气冲刷的部位都有水冷却,整个结构弹性好。

立式蒸汽锅炉燃烧部分采用双层炉排燃烧室,升温、升压快,对未燃尽气体经过二次燃烧,起到燃烧充分,消烟、除尘的作用。蒸汽锅炉炉体上部布置的横水管为对流受热区,炉体下部布置的炉排管及炉胆为辐射受热区,炉体结构和烟气流程,布局合理,传热良好,该蒸汽锅炉设计合理,结构简单,操作、维修方便,占地面积小,基建投资少,是小型企事业单位生产用气,洗浴桑拿,取暖等较理想的设备。

立式蒸汽锅炉性能特点:

1、本炉与旧式立式蒸汽锅炉比较,受热面积大,升温升压快,耗煤少、热效率高,可节约资源25-30%。

2、该蒸汽锅炉可一炉多用,方便用户,其生产蒸汽可用于食堂蒸饭、餐具消毒、浴池加热、生产用汽、局部房间采暖供热等。

3、本蒸汽锅炉采用自然通风,不需要鼓风机和引风机,无噪音。

4、蒸汽锅炉整体结构紧凑,安装、操作、维修方便,可整体搬运,适合流动性的单位使用。

5、立式蒸汽锅炉可利用蒸汽加热浴池、食品、取暖、蒸饭等,压力表刻度严格控制在设计压力内,工作压力任何时候不得超压运转。

本蒸汽锅炉适用范围:

可用于纺织、印染、造纸、食品、橡胶、塑料、化工、医药、钢铁、冶金等工业产品加工工艺过程所需蒸汽,并可供企业、机关、宾馆、学校、餐饮、服务性等行业的取暖、洗浴、空调及生活热水。

服务承诺:自设备安装调试合格后受压部件质保3年,辅机12个月,终身维修,保修期内对非人为故障(设备本身缺陷导致的各种故障)本公司负责免费保修,更换损坏的零部件,超过保修期或人为损坏,仍负责设备的维修与指导,对修理、更换的零部件只收取成本费。质量保证期满后负责终身维修。

LSG系列立式横水管蒸汽锅炉技术规范(设计煤种均为烟煤)

名称型号 额定蒸发量(t/h) 工作压力(Mpa) 饱和蒸汽(°C) 传热面积(m²) 炉排面积(m²) 外形尺寸(m)
LSG0.1-0.1 0.1 0.1 119 4 0.2 0.7×2.6
LSG0.15-0.1 0.15 0.1 119 4.9 0.28 0.8×2.7
LSG0.2-0.1 0.2 0.1 119 7.0 0.5 1.0×3.4
LSG0.3-0.1 0.3 0.1 119 9.0 0.5 1.0×3.4
LSG0.4-0.1 0.4 0.1 119 13.0 0.64 1.1×3.7
LSG0.5-0.1 0.5 0.1 119 17.6 0.78 1.2×3.7
LSG0.6-0.1 0.6 0.4 119 20.5 0.78 1.2×4.0
LSG0.7-0.1 0.7 0.1 119 24.5 0.96 1.3×4.1
LSG0.1-0.4 0.1 0.4 151 4 0.2 0.7×2.6
LSG0.2-0.4 0.2 0.4 151 7.0 0.3 0.9×2.9
LSG0.3-0.4 0.3 0.4 151 9.0 0.5 1.0×3.4
LSG0.4-0.4 0.4 0.4 151 13.0 0.64 1.1×3.6
LSG0.5-0.4 0.5 0.4 151 18.3 0.78 1.2×3.7
LSG0.6-0.4 0.6 0.4 151 20.5 0.78 1.2×1.0
LSG0.7-0.4 0.7 0.4 151 24.5 0.95 1.3×4.0
LSG0.3-0.7 0.3 0.7 170 10.6 0.5 1.0×3.6
LSG0.4-0.7 0.4 0.7 170 16.5 0.78 1.1×3.6
LSG0.5-0.7 0.5 0.7 170 20.5 0.78 1.2×4.0
LSG0.6-0.7 0.6 0.7 170 24.5 0.95 1.3×4.0
LSG0.7-0.7 0.7 0.7 180 27.5 0.95 1.3×4.3
备注:河南永兴锅炉集团有限公司 保留更改产品设计与规格的权利,届时恕不另行通知。如需帮助请致电:0394-6773268 获取最新详细资料,我们的技术专家随时为您提供技术帮助,提供更好的产品及最为经济合理的解决方案!
